Tlumič nápravy PULLMAN / PULLMAN 2 – Cheval Liberté, Debon | KNOTT 990082

Detailní popis produktu

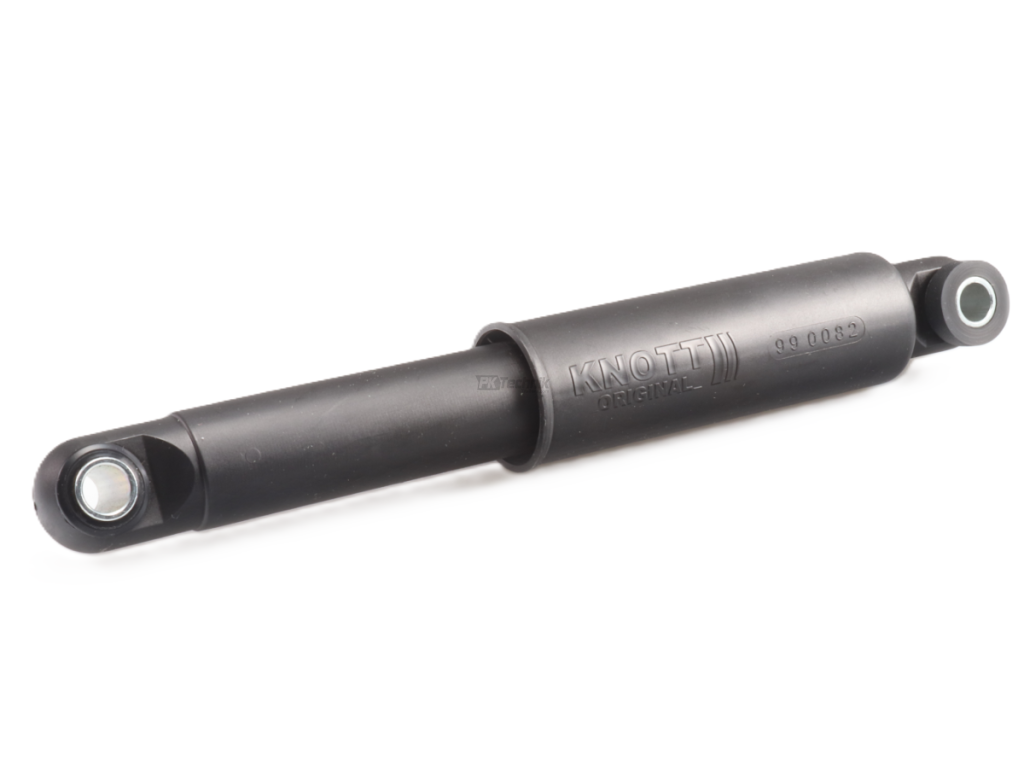

Originální tlumič KNOTT 990082 pro PULLMAN / PULLMAN 2

KNOTT 990082 je originální hydraulický tlumič nezávislého zavěšení kol PULLMAN / PULLMAN 2, používaného na přívěsech Cheval Liberté a Debon. Tlumič pracuje společně s vinutou pružinou a samostatným ramenem zavěšení kola a je důležitou součástí celého systému odpružení přívěsu.

Nejedná se o běžný univerzální tlumič dodatečně montovaný k přívěsové nápravě. U systému PULLMAN je tlumič konstrukční součástí nezávislého zavěšení kola a jeho charakteristika je přizpůsobena tomuto podvozku.

Pro přívěsy Cheval Liberté a Debon

Tlumič KNOTT 990082 se používá na přívěsech Cheval Liberté a Debon vybavených zavěšením PULLMAN / PULLMAN 2. Setkáme se s ním u koňských přívěsů Cheval Liberté i u nákladních, skříňových a dalších přívěsů Debon využívajících tento typ podvozku.

Při výměně doporučujeme ověřit označení původního tlumiče KNOTT 990082 a provedení zavěšení konkrétního přívěsu.

Jak funguje zavěšení PULLMAN 2?

Systém PULLMAN 2 využívá nezávislé zavěšení jednotlivých kol. Každé kolo je vedeno vlastním kloubovým ramenem a jeho odpružení zajišťuje kombinace vinuté pružiny a hydraulického tlumiče.

U typického dvounápravového podvozku PULLMAN 2 pracují 4 samostatná ramena, 4 vinuté pružiny a 4 tlumiče. Každé kolo tak reaguje na nerovnosti vozovky samostatně, což omezuje přenos rázů a vibrací do konstrukce přívěsu.

Výhody systému PULLMAN / PULLMAN 2:

• nezávislé zavěšení jednotlivých kol
• účinné odpružení pomocí vinutých pružin
• hydraulické tlumení pohybu každého kola
• omezení vibrací a rázů přenášených do přívěsu
• omezení pohybů nástavby přívěsu
• velmi dobrá stabilita a jízdní komfort
• klidnější chování přívěsu na nerovné vozovce

Úloha tlumiče KNOTT 990082

Vinutá pružina a tlumič mají v systému PULLMAN rozdílné úkoly. Pružina zajišťuje odpružení kola, zatímco tlumič KNOTT 990082 kontroluje a tlumí pohyb ramene zavěšení.

Po přejetí nerovnosti tlumič omezuje opakované rozkmitání pružiny a pomáhá udržovat pohyb kola pod kontrolou. Správně fungující tlumiče tak významně přispívají ke stabilnímu a klidnému chování přívěsu.

Přesné technické rozměry KNOTT 990082

Rozměry tlumiče jsou určeny podle technického výkresu KNOTT. Délkové hodnoty jsou měřeny mezi středy montážních otvorů.

• rozteč montážních otvorů – stlačený tlumič: 185 ± 2 mm
• rozteč montážních otvorů – vysunutý tlumič: 277,5 ± 2 mm
• pracovní zdvih / výsuv: 92,5 mm
• montážní otvory: Ø 12 mm
• průměr těla tlumiče: Ø 32,5 mm
• průměr vnějšího pláště: Ø 42 mm
• poloměr montážního oka: R 15,25 mm

Uložení montážních ok umožňuje úhlový pohyb, který pomáhá tlumiči pracovat bez nežádoucího pnutí při pohybu nezávislého ramene zavěšení.

Technické údaje

• výrobce: KNOTT
• originální číslo: 990082
• typ: hydraulický tlumič zavěšení kola
• podvozek: PULLMAN / PULLMAN 2
• použití: Cheval Liberté, Debon
• rozteč montážních otvorů – stlačený: 185 ± 2 mm
• rozteč montážních otvorů – vysunutý: 277,5 ± 2 mm
• pracovní zdvih: 92,5 mm
• montážní otvory: Ø 12 mm
• průměr těla: Ø 32,5 mm
• průměr vnějšího pláště: Ø 42 mm
• prodejní jednotka: 1 ks

Kolik tlumičů je na přívěsu?

Každé samostatně zavěšené kolo systému PULLMAN používá jeden tlumič. Dvounápravový přívěs se čtyřmi nezávisle zavěšenými koly proto používá celkem 4 tlumiče KNOTT 990082.

Při výměně jednoho opotřebeného tlumiče doporučujeme zkontrolovat také ostatní tlumiče na přívěsu. U staršího podvozku s rovnoměrným nájezdem je vhodné zvážit výměnu minimálně v páru na příslušné nápravě, případně všech čtyř tlumičů podle jejich skutečného stavu.

Kdy tlumiče zkontrolovat?

Stav tlumičů doporučujeme pravidelně kontrolovat společně s ostatními částmi podvozku PULLMAN. Důvodem ke kontrole nebo výměně může být zejména:

• únik oleje z tlumiče
• mechanické poškození nebo deformace tlumiče
• poškození montážních ok nebo jejich uložení
• výrazně větší rozkmitání přívěsu po přejetí nerovnosti
• rázy nebo neobvyklé zvuky ze zavěšení
• znatelně horší tlumicí účinek oproti ostatním kolům

Při výměně zkontrolujte celý podvozek PULLMAN

Tlumič je pouze jednou částí nezávislého zavěšení. Při jeho výměně doporučujeme současně zkontrolovat vinutou pružinu, rameno zavěšení, silentblok ramene, montážní šrouby a uložení tlumiče.

Vůle nebo poškození některé z těchto součástí může negativně ovlivnit funkci podvozku i nového tlumiče.

Originální náhradní díl KNOTT

KNOTT 990082 je správnou náhradou původního tlumiče stejného typu používaného v zavěšení PULLMAN / PULLMAN 2 přívěsů Cheval Liberté a Debon. Zachování správného typu tlumiče je důležité pro jeho spolupráci s pružinou a ramenem nezávislého zavěšení.

Produkt je dodáván jako 1 kus tlumiče. Pro servis celého podvozku nabízíme také sady 2 a 4 kusů tlumičů KNOTT 990082.

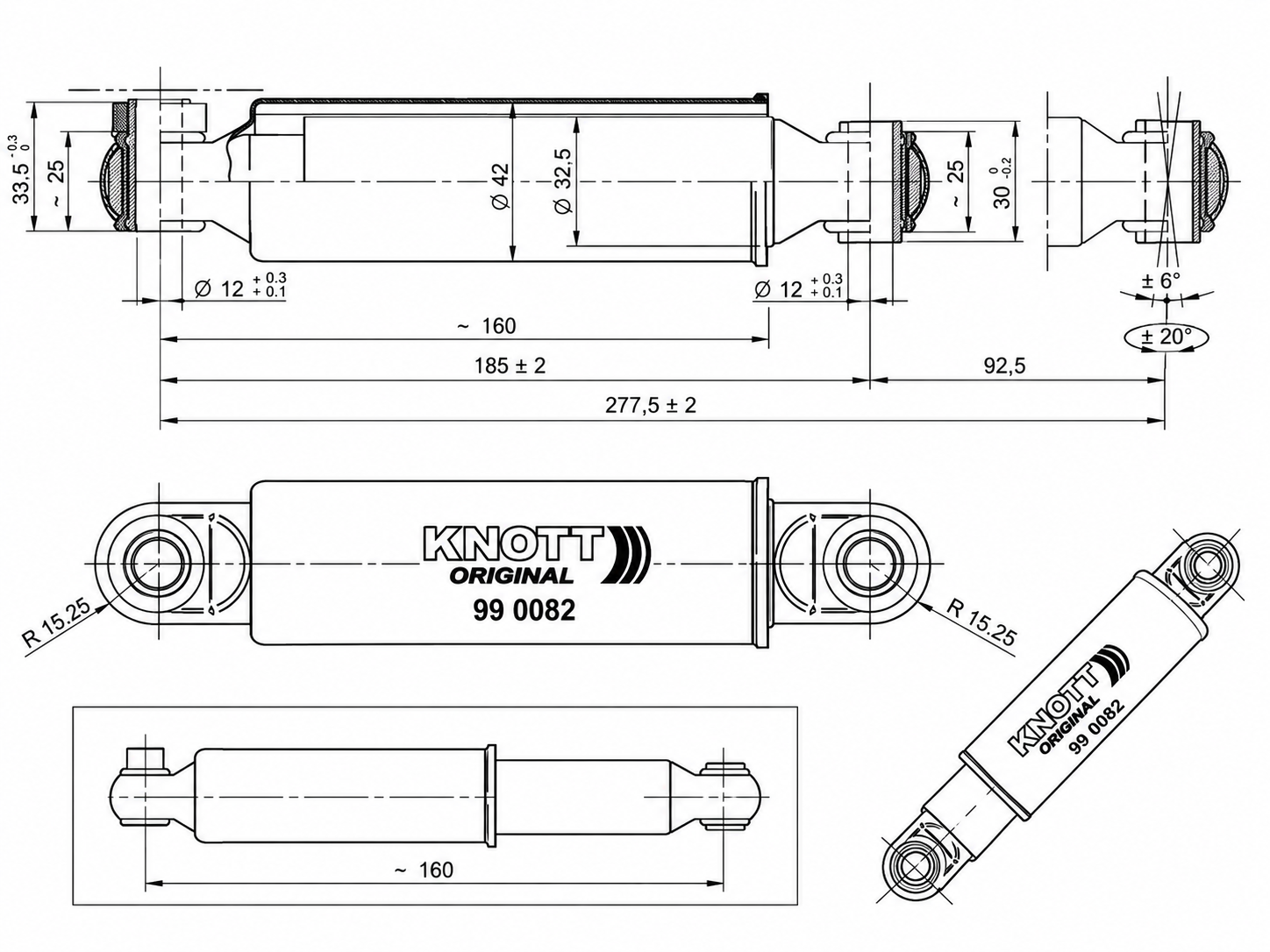

Technický výkres KNOTT 990082
