Opěrná noha, 410-590 mm, s integrovanou přírubou, AL-KO

Opěrná noha značky AL-KO s integrovanou přírubou, pro spodní i boční montáž, lze pomocí otáčení šetihranu velikosti 19 mm plynule vysunout a nastavit úhel vyklopení.

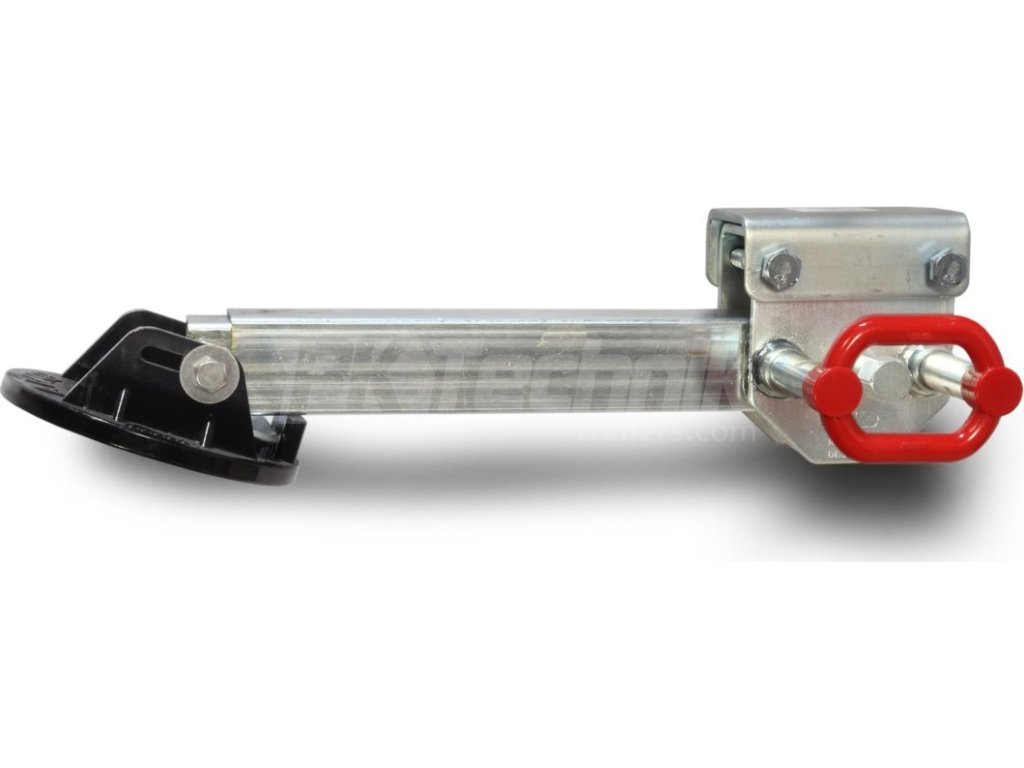

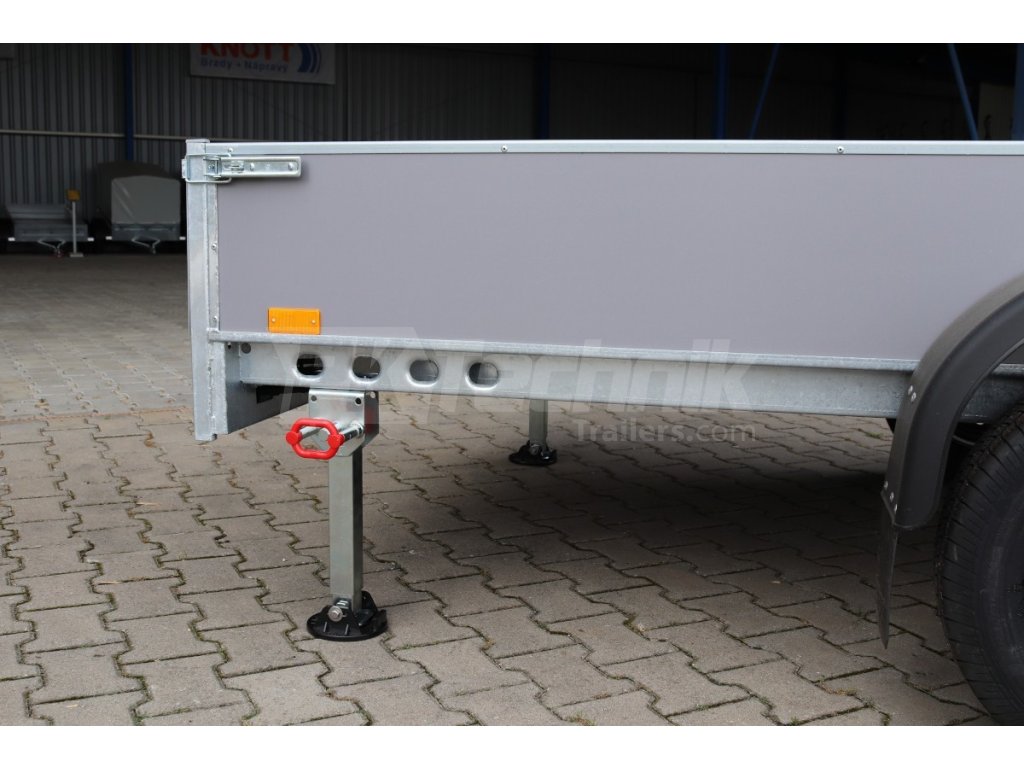

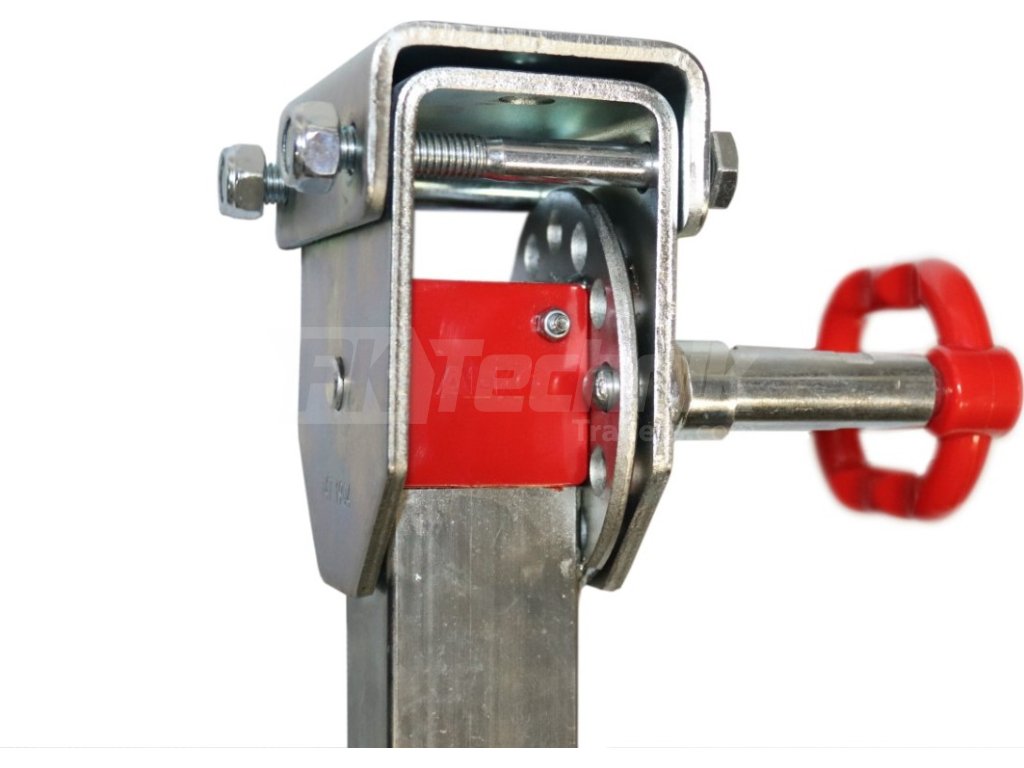

Po vytažení červeného pojistného madla s pružinou lze nohu naklápět na obě strany ze svislé až do vodorovné přepravní polohy. Krom svislé a vodorovné polohy ji lze po uvolnění madla zaaretvat po každých 30 stupních natočení. Celkem je tak k dispozici 7 aretačních poloh po každých 30 stupních natočení.

K plynulému výškovému nastavení lze použít samostatně dodávané kliky, standardní, nebo nástavec gola sady velikosti 19 mm v kombinaci např. s ráčnou nebo aku vrtačkou.

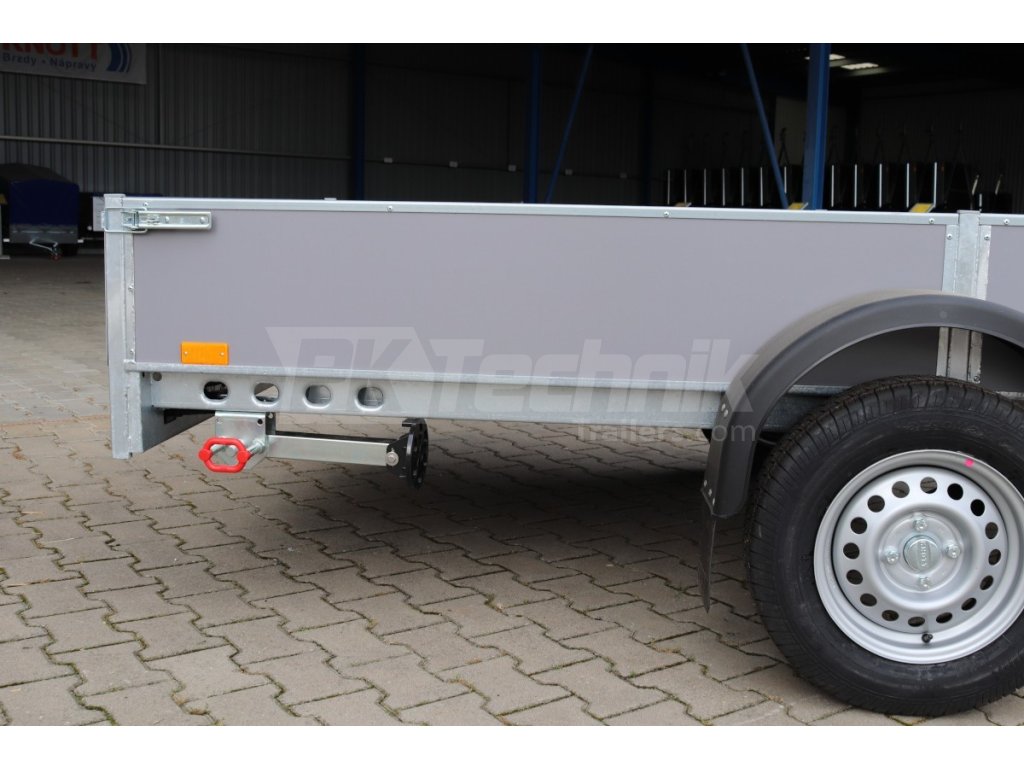

Před ustavením opěrné nohy do přepravní polohy (vodorovně) vždy nejprve zcela zatáhněte výsuv opěrné nohy zpět na nejkratší délku otáčením šestihranu. Noha je galvanicky pozinkovaná.

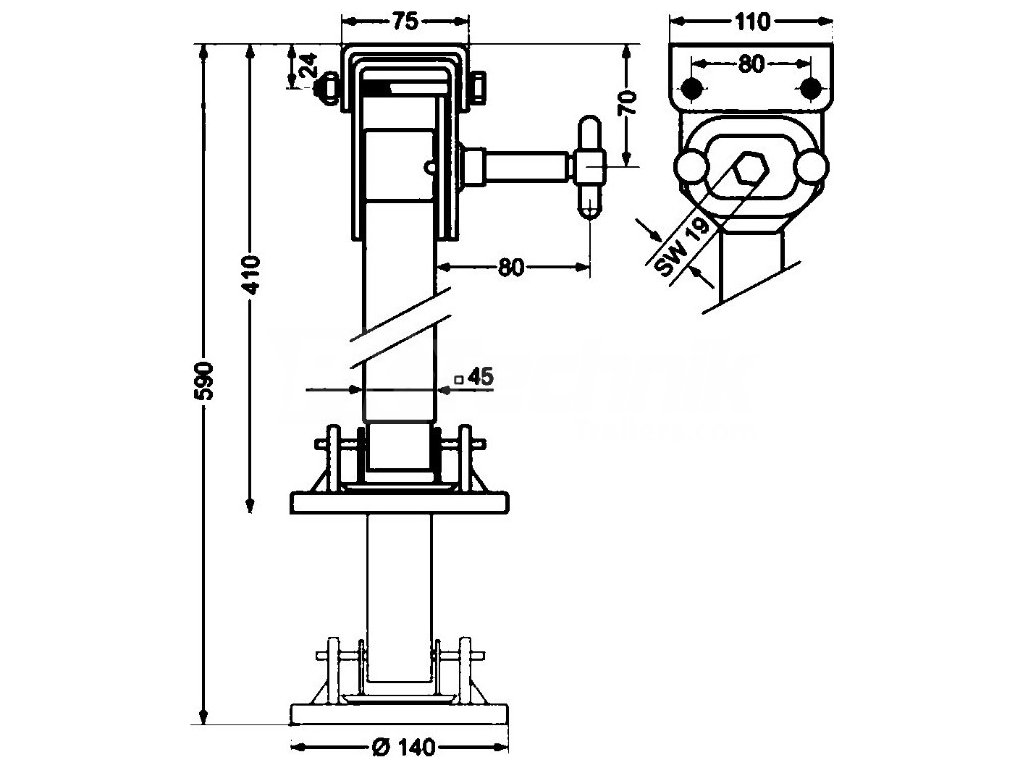

• Celková výška: 410 mm
• Základní výška: 340 mm
• Maximální výsuv: 80 mm
• Rozmezí výšky: 410 - 590 mm
• Maximální nosnost: 500 kg

Spodní montáž: Opěrnou nohu lze šroubovat přímo za horní vodorovnou část zaspodu k rámu přívěsu skrz připravené otvory (bez použití přiloženého "U" profilu). Přiložený "U" profil lze přivařit na spodní část rámu. Poté se noha do profilu vešroubuje přiloženými šrouby. Pro montáž je nutná světlá výška min. 450 - 500 mm.

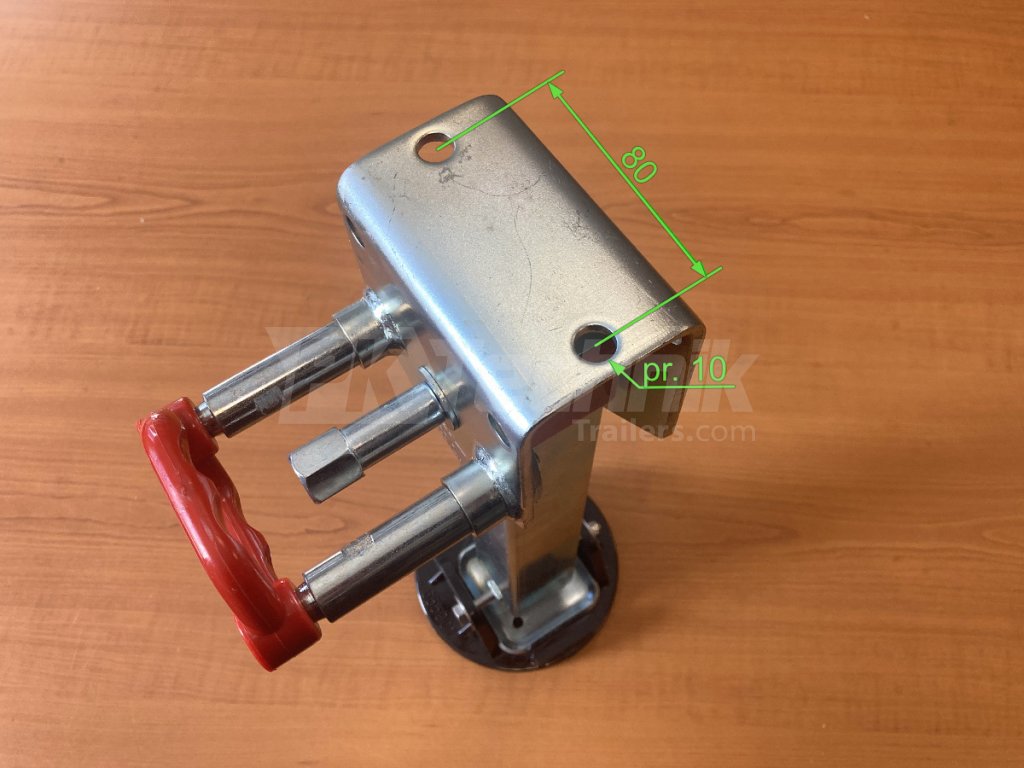

Boční montáž: Lze použít boční přišroubování pomocí dvou pevnostních šroubů M10. Rozteč os šroubů 80 je mm.

Před ustavením opěrné nohy do přepravní polohy (vodorovně) vždy nejprve zcela zatáhněte výsuv opěrné nohy zpět na nejkratší délku otáčením šestihranu.
