Brzdový bubon AL-KO 2051Ab PLUS/COMPACT 200×50, 5×112, 1932110

Podrobný popis

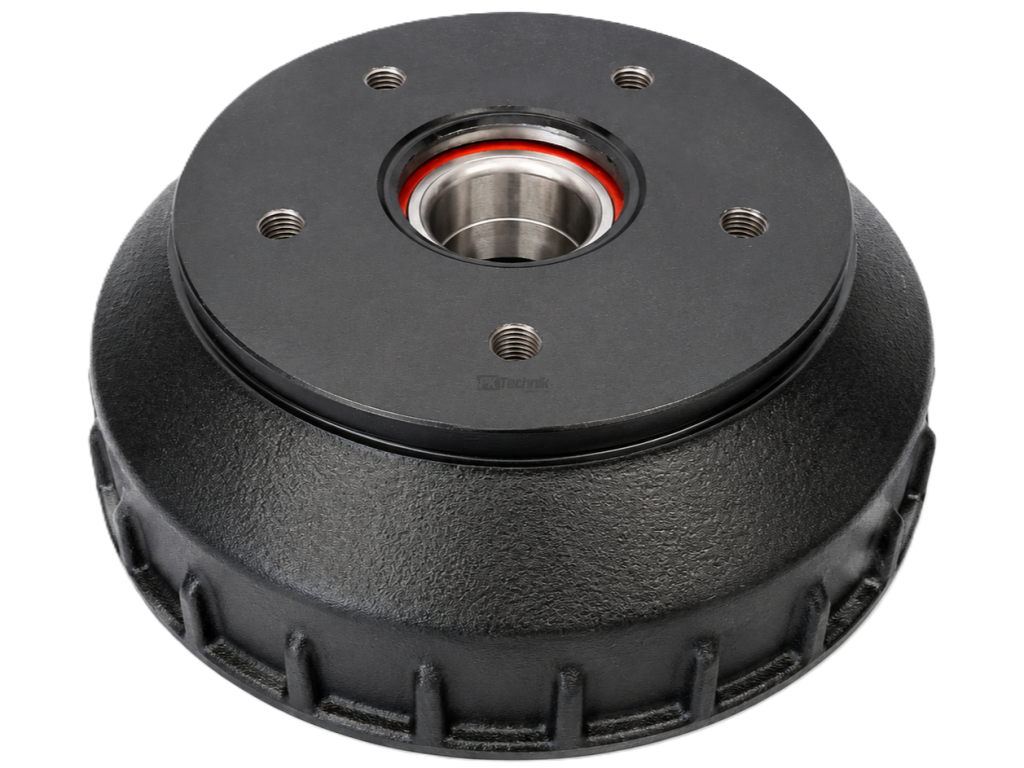

Brzdový bubon AL-KO 2051Ab PLUS/COMPACT 200 × 50 mm

Originálny brzdový bubon AL-KO 1932110 (pôvodné číslo 586450) je určený pre kolesové brzdy AL-KO 2051Ab PLUS/COMPACT. Ide o zosilnené vyhotovenie používané pri nápravách so zaťažením až 1500 kg na nápravu / 750 kg na jedno koleso.

Brzdový bubon je určený pre brzdu s rozmerom 200 × 50 mm – vnútorný priemer brzdového bubna je 200 mm a šírka brzdových čeľustí 50 mm. Rozteč kolesa je 5×112 so závitom skrutiek kolesa M12×1,5.

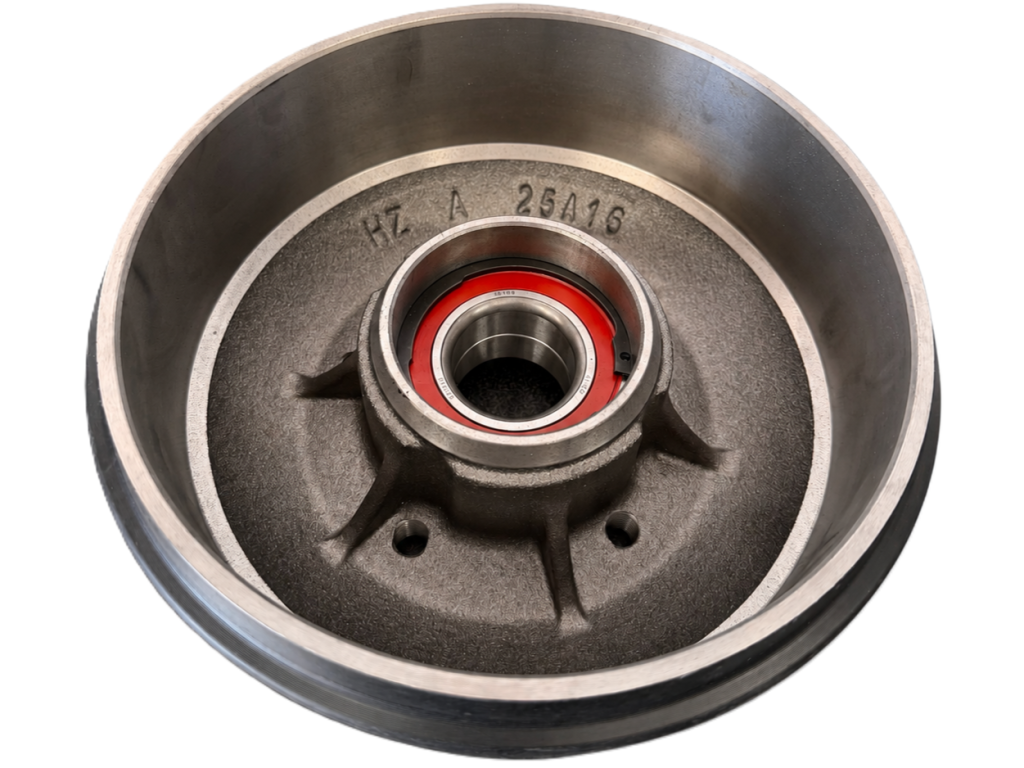

Brzdový bubon vrátane kompaktného ložiska

Bubon sa dodáva s už nalisovaným dvojradovým kompaktným ložiskom 39 × 72 × 37 mm. Vnútorný priemer ložiska pre čap nápravy je 39 mm.

Samostatná originálna súprava kompaktného ložiska AL-KO má číslo 1224803. Pre tento typ bubna sa používa aj krytka náboja s priemerom 55 mm.

Hlavné identifikačné údaje

• typ kolesovej brzdy 2051Ab
• rozmer brzdy 200 × 50 mm
• pôvodné AL-KO číslo 586450
• aktuálne AL-KO číslo 1932110
• vyhotovenie PLUS / COMPACT
• maximálne zaťaženie 750 kg na koleso
• maximálne zaťaženie nápravy 1500 kg
• vrátane ložiska 39 × 72 × 37 mm
• rozteč skrutiek 5×112, M12×1,5
• priemer krytky náboja 55 mm

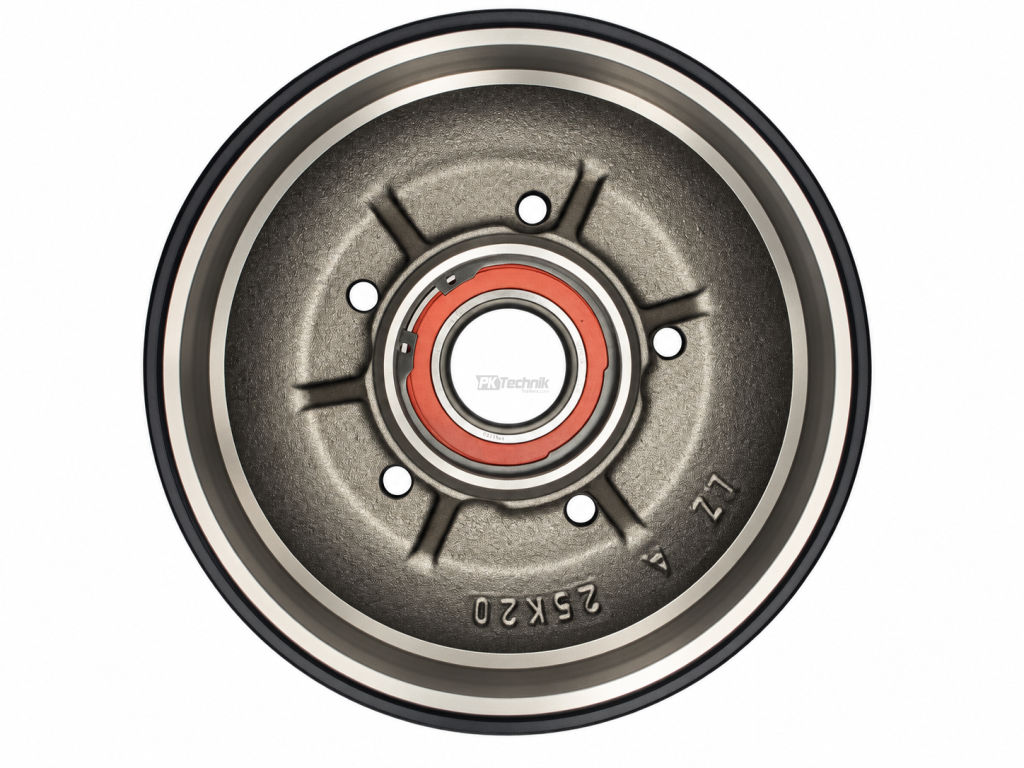

Čísla odliatku

Pre správnu identifikáciu odporúčame skontrolovať aj číslo odliatku priamo na pôvodnom brzdovom bubne. Pri tomto vyhotovení sa možno podľa výrobnej verzie stretnúť najmä s nasledujúcimi označeniami:

• 583928
• 564829
• 1931007

Vzhľad nového bubna sa preto môže mierne líšiť od staršieho originálneho bubna, hoci ide o správny náhradný diel.

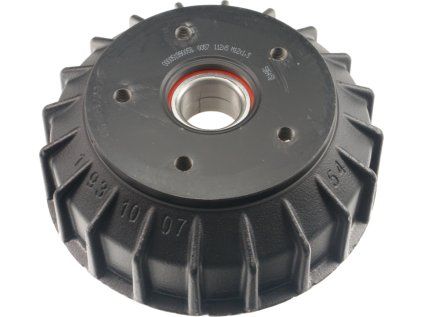

Staršie a novšie vyhotovenie bubna

AL-KO v priebehu výroby upravovalo konštrukciu odliatku. Pri novších vyhotoveniach sa môžete stretnúť s menším počtom chladiacich rebier než pri pôvodnom bubne. Táto zmena sama osebe neznamená, že ide o iný typ bubna.

Pre výber správneho dielu sú rozhodujúce predovšetkým AL-KO číslo dielu, číslo odliatku, vyhotovenie kolesovej brzdy a ETI číslo nápravy, nie iba vzhľad alebo počet chladiacich rebier.

ETI – presná identifikácia AL-KO

Na presnú identifikáciu náprav, kolesových bŕzd a ich náhradných dielov používa AL-KO systém ETI. ETI číslo nájdete na výrobnom štítku nápravy a spravidla začína číslicami 811....

Brzdový bubon 1932110 / 586450 sa používal v rôznych vyhotoveniach náprav AL-KO. Preto v prípade pochybností odporúčame kompatibilitu overiť podľa kompletného ETI čísla.

Pozor na iné bubny AL-KO 2051

Samotné označenie AL-KO 2051 nestačí na správny výber brzdového bubna. Pre kolesové brzdy radu 2051 existuje niekoľko rôznych vyhotovení bubnov.

Iný bubon AL-KO 2051 môže mať takisto rozmer brzdy 200 × 50 mm, rozteč kolesa 5×112 a ložisko s vnútorným priemerom 39 mm. Jednotlivé vyhotovenia preto odporúčame rozlišovať podľa AL-KO čísla, čísla odliatku a ETI čísla nápravy.

Brzdové čeľuste AL-KO 2051

Kolesová brzda používa brzdové čeľuste s rozmerom 200 × 50 mm. Pri výmene brzdového bubna odporúčame skontrolovať aj stav brzdových čeľustí, pružín, nastavovacieho mechanizmu, brzdových laniek a ostatných častí kolesovej brzdy.

Brzdy AL-KO 2051 existujú vo vyhotovení s manuálnym nastavovaním aj vo variante 2051 AAA s automatickým nastavovaním. Typ brzdových čeľustí preto vždy vyberajte podľa konkrétneho vyhotovenia kolesovej brzdy.

Dôležité upozornenie pri montáži

Pri demontáži brzdového bubna odporúča AL-KO pri spätnej montáži použiť novú prírubovú maticu náboja. Brzdový systém a uloženie kolesa patria medzi bezpečnostne dôležité časti prívesu, preto odporúčame montáž a kontrolu správnej funkcie zveriť odbornému servisu.
